气液分离器的工作原理

来源:swcmq(河北荣鹰整理发布)   时间:2019-04-29 14:18

饱和气体在降温或者加压过程中,一部分可凝气体组分会 形成小液滴随气体一起流动。气液分离器作用就是处理含有少量凝液的气体,实现分离器现凝液回收或者气相净化。

其结构一般就是一个压力容器,内部有相关进气构件、液滴捕集构件。一般气体由上部出口,液相由下部收集。气液分离罐是利用丝网除沫器,或折流挡板之类的内部构件,将气体中夹带的液体进一步凝结,排放,以去除液体的效果。基本原理是利用气液比重不同,在一个突然扩大的容器中,流速降低后,在主流体转向的过程中,气相中细微的液滴下沉而与气体分离,或利用旋风分离器,气相中细微的液滴被进口高速气流甩到器壁上,碰撞后失去动能而与转向气体分离。

分离器的结构与原理相辅相成,分离器不止是分离气液也分离气固,如旋风分离器除尘器原理是利用离心力分离气体中的固体.

根据分离器的类型不同,有旋涡分离,折留板分离,丝网除沫器,旋涡分离主要是根据气体和液体的密度,做离心运动时,液体遇到器壁冷凝分离。基本都是利用沉降原理的,瞬间扩大管道半径,造成压降,温度等的变化,达到分离的目的. 使用气液分离器一般跟后系统有关,因为气体降温减压后会出现部分冷凝而分离器后系统设备处理需要纯气相或液相,所以主反应后装一个气液分离器 分离器静止分离出气相和液相给后系统创造条件。

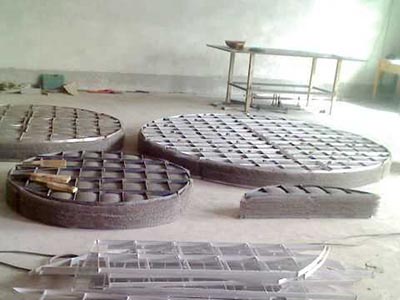

 工厂里常见的气液分离器是利用闪蒸的原理,闪蒸就是介质进入一个大的容器,瞬间减压气化并实现气液分离,出口气相中含饱和水,而游离的水和比重大的液滴会由于重力作用分离出来,另外分离器一般带捕雾网,通过捕雾网可将气相中部分大的液滴脱除。气液分离器无非就是让互相混杂的气相液相各自聚合成股,液滴碰撞聚结,分离器 气体除去液滴后上升,从而达到分离的目的。

原理是利用气液比重不同,在一个突然扩大的容器中,流速降低后,在主流 体转向的过程中,气相中细微的液滴下沉而与气体分离,或利用旋风分离器,气分离器 相中细微的液滴被进口高速气流甩到器壁上,碰撞后失去动能而与转向气体分离。算过一个气液分离器 就是一个简单的压力容器,里面有相应的除沫器一清分离器 除雾滴。气液分离器基本原理是利用惯性碰撞作用,将气相中夹带的液滴或固体颗粒捕集下来,进而净化气相或获得液相及固相。其为物理过程,常见的形式有丝网除沫器、旋流板除雾器、折板除雾器等。

单纯的气液分离并不涉及温度和压力的关系,而是对高速气流(相对概念) 夹带的液体进行拦截、吸收等从而实习分离,旋流挡板等在导流的同时,为液体 的附着提供凭借,就好像空气中的灰尘要有物体凭借才能停留下来一样。而不同分离器在设计时,还优化了分离性能,如改变温度、压力、流速等分离器,气液分离是利用在制定条件下,气液的密度不同而造成的分离。我觉得较好的方法是利用不同的成分其在不同的温度或压力下熔沸点的差异,使其发生相变,再通过不同相的物理性质的差异进行分离饱和气体在降温或 者加压过程中,一部分可凝气体组分会形成小液滴随气体一起流动。
