脱硝喷淋段和除雾喷淋段丝网除雾器

来源:swcmq(河北荣鹰整理发布)   时间:2019-04-22 08:58

涉及液体净化领域,包括喷淋段上壳体,所述喷淋段上壳体内部设有除雾层和除沫层,所述除沫层设于除雾层的左侧,所述除沫层内部设有丝网除沫器,所述除雾层内部包括板式除雾器和除雾球,所述板式除雾器设于除雾球的左侧,除雾球与板式除雾器之间设有隔离板一,所述丝网除沫器设于板式除雾器的左侧,板式除雾器和丝网除沫器之间设有隔离板二,所述喷淋段上壳体的顶部设有通过螺栓组件固定连接的两块除雾球封板,该种喷淋段上组件,通过储物层和除沫层将水体中的雾气和气泡进行去除,使得在喷洒的过程中水柱拥有足够强的冲击力,接口处设有封板和压板有效的防止液体泄漏。

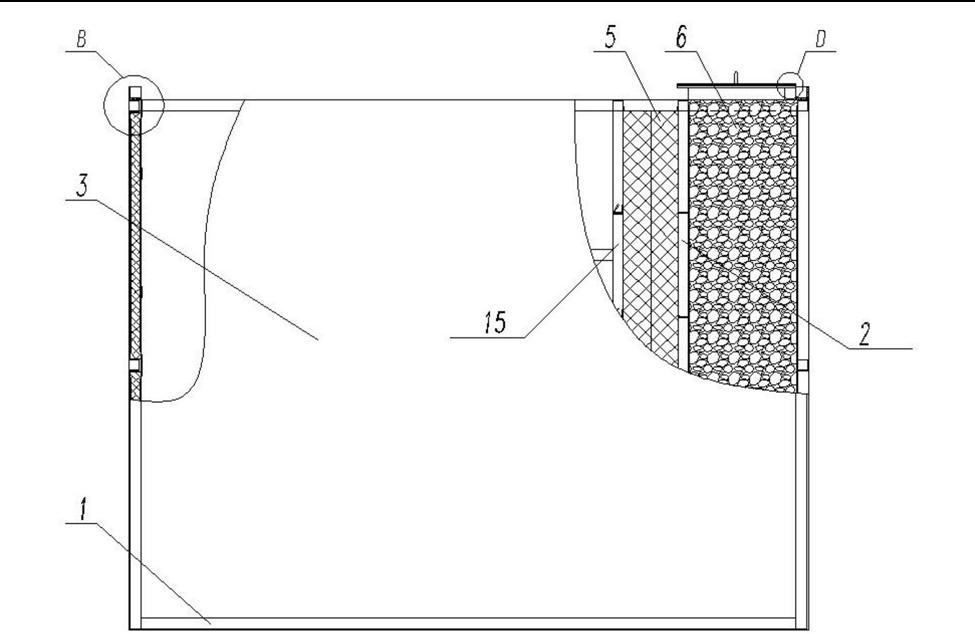

部设有除雾层和除沫层,液体在经过除雾层和除沫层后能够将液体中的雾气和气泡去除,所述除沫层设于除雾层的左侧,所述除沫层内部设有丝网除沫器7,所述除雾层内部包括板式除雾器5和除雾球6,所述板式除雾器5设于除雾球6的左侧,除雾球6与板式除雾器5之间设有隔离板一2,丝网除沫层5和除雾球6通过不同程度的除雾将液体中的雾气去除,所述丝网除沫器7设于板式除雾器5的左侧,板式除雾器5和丝网除沫器7之间设有隔离板二15,所述喷淋段上壳体3的顶部设有通过螺栓组件4固定连接的两块除雾球封板9,除雾球封板9能够防止在除雾过程中雾气或者液体泄漏。值得注意的是,所述喷淋段上壳体3的四边上设有等边角钢1,所述等边角钢1上设有安装孔8,用于组件的固定和安装。
在本实施例中,所述喷淋段上壳体3的侧面连接处内部设有丝网除沫器挡板12和丝网除沫器中间压板11,防止在除沫过程中液体的泄漏。所述喷淋段上壳体3的侧壁设有丝网除沫器侧压板10,防止在除沫过程中液体的泄漏。
所述除雾球封板9的底部设有除雾球封板密封垫14,用于除雾球9的维修或者更基于上述,该种喷淋段上组件,包括喷淋段上壳体3,所述喷淋段上壳体3内部设有除雾层和除沫层,液体在经过除雾层和除沫层后能够将液体中的雾气和气泡去除,所述喷淋段上壳体3的侧面连接处内部设有丝网除沫器挡板12和丝网除沫器中间压板11,防止在除沫过程中液体的泄漏,通过储物层和除沫层将水体中的雾气和气泡进行去除,能够有效的增加水体在管道机容器中的占有空间,使得在喷洒的过程中水柱拥有足够强的冲击力,接口处设有封板和压板有效的防止液体泄漏。
喷淋设备通常需要加热水体或者液体,在加热过程中会产生大量的气泡和雾气,而气泡和雾气会占用喷淋段中的容积,并且在喷淋过程中也会使喷洒的水柱无法达到有效冲击力,因此需要一种能够将雾气和气泡进行过滤,提高使用效果。
包括开设在圆形塔筒底部侧壁上的进气口和顶壁上的出气口;圆形塔筒的筒腔自下而上由除尘降温喷淋段、脱硫喷淋段、脱硝喷淋段和除雾喷淋段构成;各喷淋段的喷淋管均由沿周向间隔固定在圆形塔筒筒壁上的多个管体和设置在每个管体端部的喷头组成;位于除雾喷淋段的喷淋管下方设置有除雾器;位于除尘降温喷淋段底部的筒壁上开设有除尘降温循环水出口;位于脱硫喷淋段和脱硝喷淋段的喷淋管下方分别设置有结构相同的导板组件。本发明优点在于集除尘、降温、脱硫、脱硝于一体,除尘、脱硫、脱硝分层进行,空间利用率高,净化后副产物(粉尘、石膏)分开回收。尤其是适用于碳素行业焙烧、煅烧等阶段的烟气净化,但是该系统并未公开对水体进行气泡的去除。公开了一种综合调质塔,包括开设在圆形塔筒底部侧壁上的进气口和顶壁上的出气口;圆形塔筒的筒腔自下而上由除尘降温喷淋段、脱硫喷淋段、脱硝喷淋段和除雾喷淋段构成;各喷淋段的喷淋管均由沿周向间隔固定在圆形塔筒筒壁上的多个管体和设置在每个管体端部的喷头组成;位于除雾喷淋段的喷淋管下方设置有除雾器;位于除尘降温喷淋段底部的圆形塔筒筒壁上开设有除尘降温循环水出口;位于脱硫喷淋段和脱硝喷淋段的喷淋管下方分别设置有结构相同的导板组件。该种综合调质塔优点在于集除尘、降温、脱硫、脱硝于一体,实现除尘、脱硫、脱硝分层进行,空间利用率高,净化后副产物分开回收。尤其是适用于碳素行业焙烧、煅烧等阶段的烟气净化,但是该种综合调质塔并未公开对水体进行气泡的去除。
