湿法脱硫塔的消烟除尘装置

来源:swcmq(河北荣鹰整理发布)   时间:2019-04-13 11:27

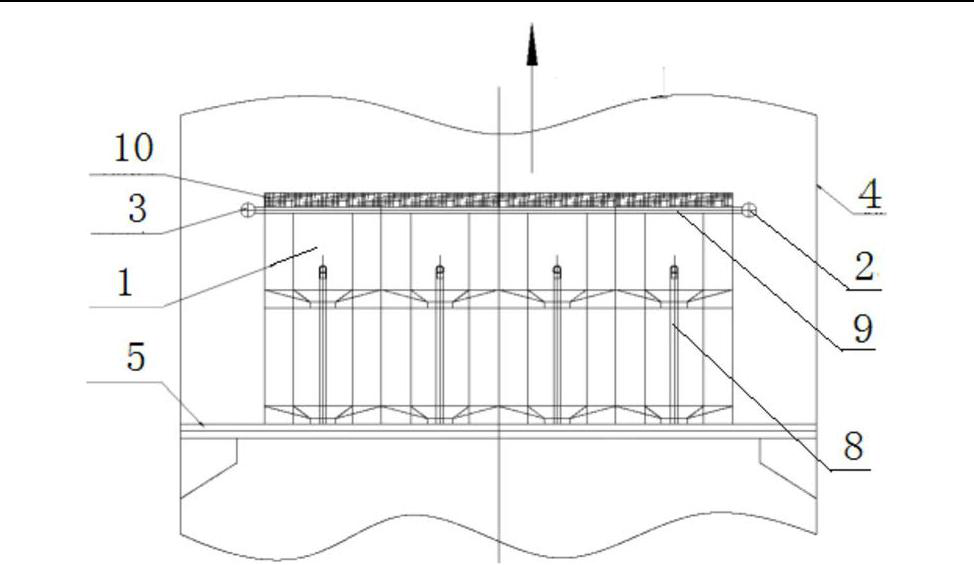

1.一种用于湿法脱硫塔的消烟除尘装置,其特征在于,它是由多个装置单体相互粘接而成的装置整体;所述的装置单体的构造是,在阻燃型玻璃钢材料制成的外壳内的中下部设有旋流模块,在外壳的顶部设有冷却管网;所述外壳的断面形状为正六边形;所述的旋流模块是在中心喷管上固定有两层由增强PP材料整体注塑而成的旋流叶片,两层旋流叶片采用相反的旋流方向,分别为左旋叶片和右旋叶片,旋流叶片的倾斜角度为15-25度,针对不同的运行工况应保证运行阻力维持在350—550pa之间;上述的中心喷管顶端设有喷头,底端与脱硫塔的冷却水管连接;所述的冷却管网的构造是,在多层叠加的316L材质的金属丝网下面设有两根316L材质的冷却管,冷却管两端头设有连接螺纹,通过连接螺纹将左右相邻的装置单体的冷却管相互连通,相互连通后的冷却管道两端分别与进、出风主管连通,进风主管与脱硫塔外的风机连通,从而将金属丝网的热量通过出风主管排入大气中。

2.所述的用于湿法脱硫塔的消烟除尘装置,其特征在于,所述的外壳内切圆直径为360mm。

3.所述的用于湿法脱硫塔的消烟除尘装置,其特征在于,所述的多层金属丝网总厚度为400-600mm。

4.所述的用于湿法脱硫塔的消烟除尘装置,其特征在于,所述的旋流叶片每层为6支,6支叶片均匀分布在外壳的6个梯形断面上。

5.1-4任一所述的用于湿法脱硫塔的消烟除尘装置的实现方法,其特征在于,使用时,在湿法脱硫塔的上部安装一道承重密封法兰,承重密封法兰上粘接固定上消烟除尘装置,作为最终一道烟气排放净化工序;

当湿法脱硫塔运行时,同时打开脱硫塔外的冷却风机为金属丝网降温,并打开除尘水管进行喷雾,塔内烟气排升经过消烟除尘装置,首先扩散分布到每个装置单体的第一层旋流叶片,形成第一次旋流场,并受外壳内壁六角的干预,上升气流形成强大的紊流状态,烟气中的粉尘和雾滴以及与壳体内壁相互激烈多次碰撞,使粉尘溶和在雾滴中得到第一次沉

降;烟气继续上升经过第二层旋流叶片,又向相反的方向旋转,形成第二次反旋流场,继续受外壳内壁六角的干预形成第二次紊流状态,烟气中剩余的粉尘溶和在雾滴中得到第二次沉降,使烟气中97%以上粉尘得到净化;

同时,含有水蒸气的热烟气以一定速度继续上升,最后经过冷却管网,在惯性作用下,雾沫附着在被冷却的金属丝网表面上,凝结为雾滴析出,液滴聚集越来越大,直到从金属丝网上重力沉降分离下落,成为无白烟的烟气排出到大气中。
