天然气脱水除沫器

来源:swcmq(河北荣鹰整理发布)   时间:2019-04-19 13:06

天然气中水分的存在往往会造成严重的后果:含有CO2和H2S的天然气在有水存在的情况下形成酸而腐蚀管路和设备;在一定条件下形成天然气水合物而堵塞阀门、管道和设备;降低管道输送能力,造成不必要的动力消耗。水分在天然气的存在是非常不利的事,因此,需要脱水的要求更为严格。在分离塔和吸收塔内顶部安装的除沫器种类繁多,而塔的体积较大,在除沫器安装时需将除沫器分块组装成圆盘状进行安装,而除沫器拼接块的接缝会影响除水效果,普通的除沫器结构和效果单一,不能近一步对水滴凝聚产生更好的过滤效果,因此需要一种全面的脱水除沫器。

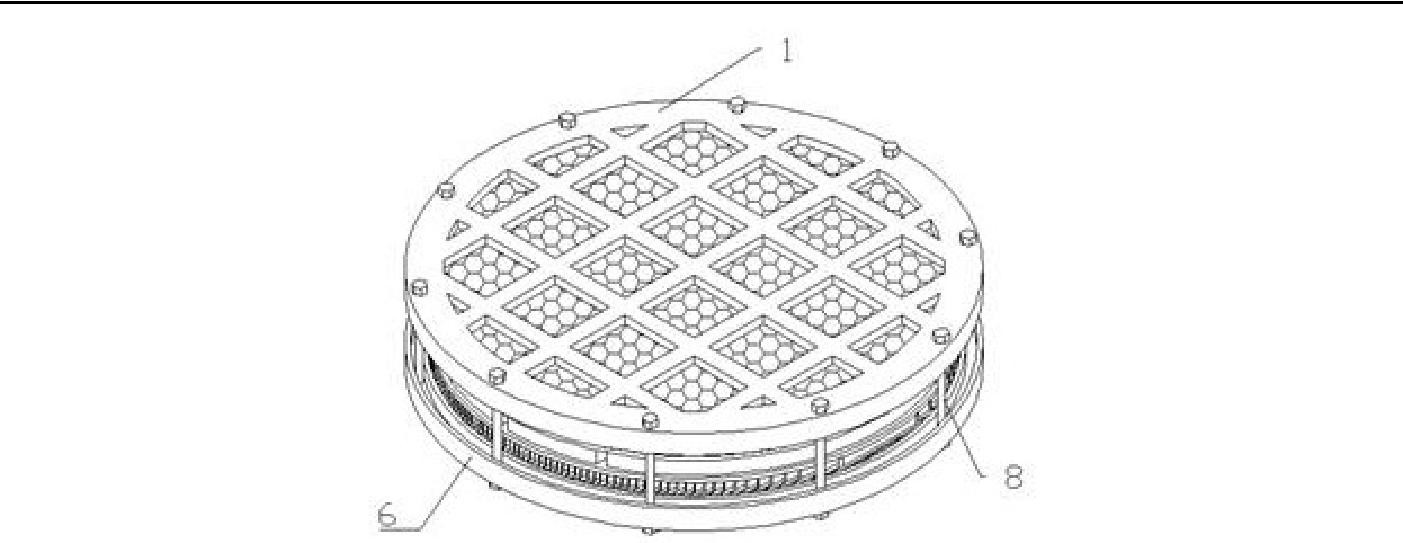

一种天然气脱水除沫器,包括顶盖、上丝网、下丝网、除沫板、底盖、围边、插槽、螺柱、丝网块、包边、接缝、通气孔,所述除沫器由上至下依次连接有顶盖、上丝网、下丝网、除沫板和底盖,所述圆形顶盖和底盖外侧包有垂直盖体的围边,所述围边内侧设有U型插槽,所述插槽与盖体开有圆形通孔,所述顶盖与底盖由螺柱穿过插槽内的通孔连接,所述上丝网和下丝网由丝网块组装而成,每一个丝网块周围都设有包边,所述丝网块的包边连接处生有接缝,所述丝网块所述除沫板由截面为Z型的板体阵列连接而成,所述除沫板内部板体之间的空隙为Z型通气孔。
所述上丝网和下丝网材质相同,都采用不锈钢丝编织而成,除沫板采用PP材质。所述上丝网和下丝网的接缝错开连接,上下接缝不在同一平面上。与现有技术相比,本发明具有以下优点:本发明的除沫器采用三层除沫的方式连接,最底层的除沫板采用Z型结构使气体不能竖直穿过,使气体内少部分水分凝聚在除沫板上,水滴聚集下滑,而上丝网和下丝网接缝错开不在同一竖直面上,避免了混合气体直接从接缝中穿过,改善了传统除沫器拼接样式,增加了水滴凝聚面积,除沫板PP材质环保无污染,网状不锈钢丝网耐腐蚀,不易断裂,使用寿命长。
