一种应用于MVR结晶器的丝网式汽液分离结构

来源:swcmq(河北荣鹰整理发布)   时间:2019-04-12 11:18

MVR结晶器,具体的说是一种应用于MVR结晶器的丝网式汽液分离结构,属于MVR结晶器技术领域。其包括外筒体,外筒体下部中心设有泛液斗,泛液斗上端出口连接下挡板;外筒体内侧壁设有多个上挡板,多个上挡板位于下挡板上方;外筒体内侧壁设有丝网除沫器,丝网除沫器位于多个上挡板上方;外筒体外侧壁设有出汽口,出汽口位于丝网除沫器上端。本发明的二次蒸汽先经挡板层将较大的液珠拦截下,再经丝网层将较小的液珠拦截下,多次惯性碰撞分离后,高效去除雾沫,由顶部出口进入到蒸汽压缩机,保证蒸汽压缩机长期平稳运行。

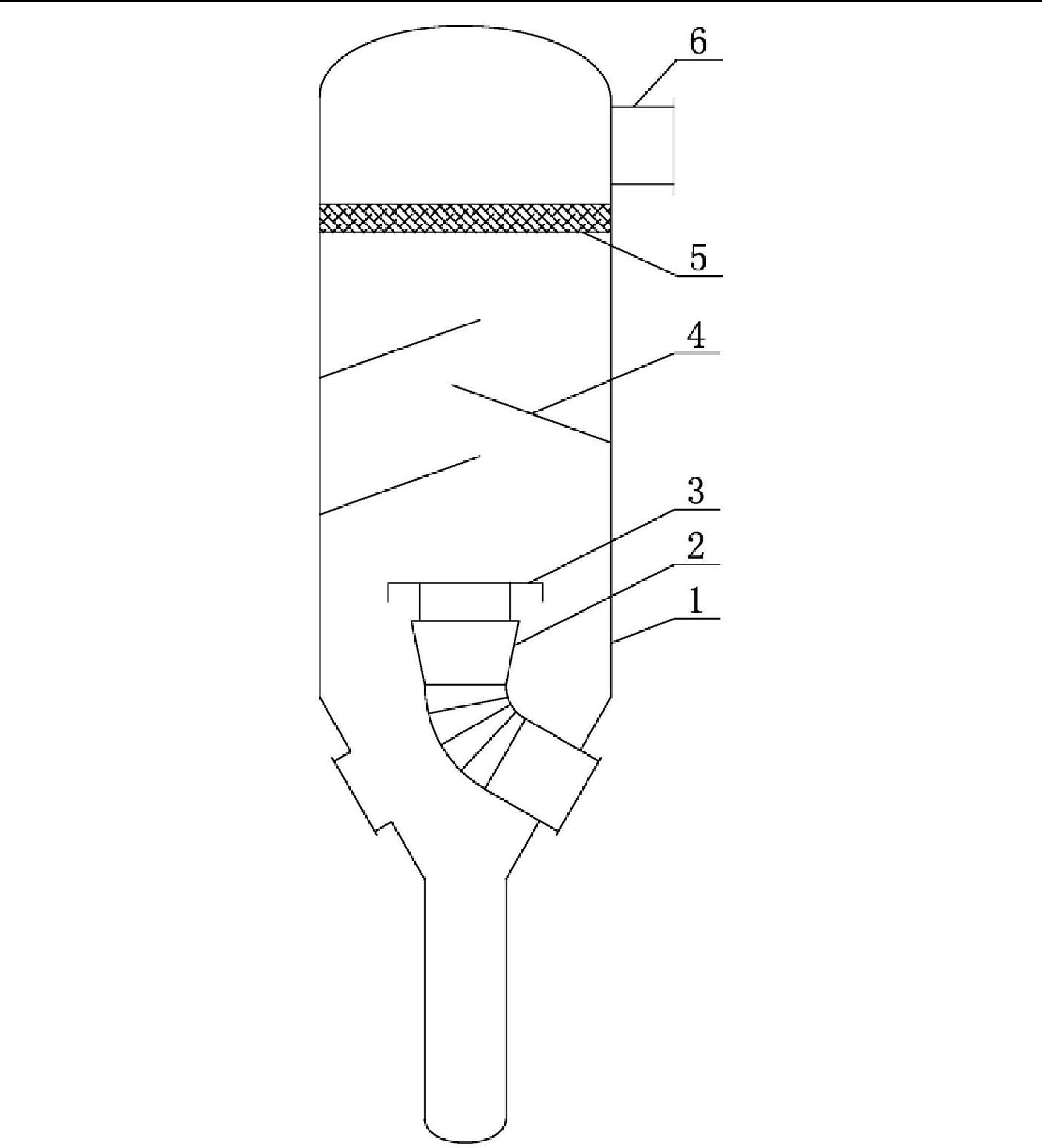

1一种应用于MVR结晶器的丝网式汽液分离结构,包括外筒体(1),其特征是:外筒体(1)下部中心设有泛液斗(2),泛液斗(2)上端出口连接环形结构的下挡板(3);外筒体(1)内侧壁设有多个上挡板(4),多个上挡板(4)位于下挡板(3)上方,多个上挡板(4)沿着外筒体(1)左右两侧壁交错分布设置;外筒体(1)内侧壁设有丝网除沫器(5),丝网除沫器(5)位于多个上挡板(4)上方;外筒体(1)外侧壁设有出汽口(6),出汽口(6)位于丝网除沫器(5)上端。
MVR是机械式蒸汽再压缩技术的简称,MVR的工作过程是将低温位的蒸汽经压缩机压缩,待蒸汽的温度、压力提高,热焓增加后,然后进入换热器冷凝,以充分利用蒸汽的潜热。
由于采用压缩机提供热源,和传统蒸发器相比,温差小得多,实现温和蒸发,极大的提高了产品质量,降低了结垢。
传统的MVR结晶器的汽液分离结构较为简单,分离效果较差。二次蒸汽中的雾沫去除效果不佳,影响蒸汽压缩机的使用寿命。
目的在于克服上述不足之处,从而提供一种应用于MVR结晶器的丝网式汽液分离结构,二次蒸汽先经挡板层将较大的液珠拦截下,再经丝网层将较小的液珠拦截下,多次惯性碰撞分离后,高效去除雾沫,保证蒸汽压缩机长期平稳运行。
提供的技术方案,一种应用于MVR结晶器的丝网式汽液分离结构包括外筒体,其特征是:外筒体下部中心设有泛液斗,泛液斗上端出口连接环形结构的下挡板;外筒体内侧壁设有多个上挡板,多个上挡板位于下挡板上方,多个上挡板沿着外筒体左右两侧壁交错分布设置;外筒体内侧壁设有丝网除沫器,丝网除沫器位于多个上挡板上方;外筒体外侧壁设有出汽口,出汽口位于丝网除沫器上端。
结构简单、紧凑、合理,压降小,除雾沫效果好;二次蒸汽先经挡板层将较大的液珠拦截下,再经丝网层将较小的液珠拦截下,多次惯性碰撞分离后,高效去除雾沫,由顶部出口进入到蒸汽压缩机,保证蒸汽压缩机长期平稳运行。

口连接环形结构的下挡板3。
外筒体1内侧壁设有多个上挡板4,多个上挡板4位于下挡板3上方。多个上挡板4沿
着外筒体1左右两侧壁交错分布设置。所述上挡板4为弓形结构,并且倾斜设置。
所示的实施例中,所述上挡板4倾斜角度为20°。
外筒体1内侧壁设有丝网除沫器5,丝网除沫器5位于多个上挡板4上方。如图1所述
的实施例中,所述丝网除沫器5厚度为200mm。
外筒体1外侧壁设有出汽口6,出汽口6位于丝网除沫器5上端。
结构简单、紧凑、合理,压降小,除雾沫效果好;二次蒸汽通过泛液斗进入外
筒体中 ,先经下挡板和上挡板将较大的液珠拦截下,再经丝网层将较小的液珠拦截下,多次惯性碰撞分离后,高效去除雾沫,由顶部出口进入到蒸汽压缩机,保证蒸汽压缩机长期平稳运行。
