丝网除沫器的安装形式

来源:swcmq(河北荣鹰整理发布)   时间:2019-04-26 19:50

丝网除沫器是使气流通过多层叠加的丝网达到除沫的目的。在雾沫量不是很大或雾滴不是特别小的情况下,除沫效率一般在97-98%以上,其作用机理是:夹带在气相中的细小液体雾滴经过丝网除沫器的丝网时,雾滴碰到除沫扁丝上,被粘附或吸附下来,经过多次反复吸附,极小的雾滴凝聚成大的液滴,液滴在重力的作用下,沿着扁丝的丝径向下运动,同时继续吸附气体中夹带的雾滴,凝聚变大的雾滴流到除沫器的底部,变成液滴滴落下来。丝网除沫器丝网填料的表面积大,自由体积也大,是一种高效填料,它的结构不复杂,流体阻力小,净化效率可达99%左右。

客户在安装丝网除沫器时,应根据容器结构、人孔开设位置,确定丝网除沫器的安装形式,一般分为两种:

1、上装式:当人孔设在除沫器的上方,或虽无人孔但有设备法兰时,选用上装式丝网除沫器,用“上”字拼音首字母“S”表示,例如:S2000-150 SP 304/304,上装式丝网除沫器的通径范围为DN300~5200mm

2、下装式:当人孔设在除沫器下方时,选用下装式丝网除沫器,用“下”字拼音首字母“X”表示,例如:X1600-100 SP 316L/316L, 下装式丝网除沫器的通径范围为DN700~4600mm

安装时,在除沫器网块的上下方,根据结构形式安装压条、托梁、支撑圈等支承件,这些部件构成一个丝网除沫器的整体。丝网除沫器的支承件可以随除沫器一起向我厂订购,也可由客户自行制作,必要时,可向我公司索要图纸来制作。

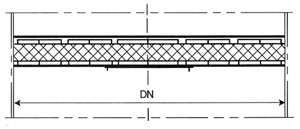

河北荣鹰金属网有限公司生产的上装式丝网除沫器和下装式丝网除沫器如下图所示:
