除蒸汽丝网除沫器结构形式的选择

来源:swcmq(河北荣鹰整理发布)   时间:2019-04-20 12:32

1000mm丝网除沫器所能处理气量范围与700mm丝网除沫器所能处理气量范围有交集,且并集smsm/38.1~/28.033。当处理气量 处于 smsm/38.1~/28.033范围之内时,湿蒸汽总能以合适的操作气速通过DN1000mm或DN700mm的丝网除沫器,湿蒸汽中的液滴颗粒可以被有效滤除,不必进行效果验算。

对最小处理气量进行除沫效果的验算,按设计计划,丝网除沫器的最小气体处理量为 0.001sm/3,储气罐内压力为0.5Mpa,温度为152C。饱和蒸汽的密度g为2.6793/mKg,液体颗粒的密度L为917.13/mKg, 系数C取0.15,每个丝网除沫器丝网层数n为45,d取
m6-105,wD取31019.0 m,蒸汽粘度g取51041.1smKg./,湿蒸汽通过1000mm除沫
器的操作气速gV为0.0013sm/,通过700mm除沫器的操作气速gV为0.0026sm/



2.5 丝网除沫器结构形式的选择

丝网除沫器的结构有两种,分别为盘形结构和条形结构。

盘形结构即用丝网盘卷成所需直径大小的除沫器,这种结构要求丝网在盘卷时的波纹交错,且疏密一致,否则易产生气体短路,影响除沫效果。盘型结构仅适用于直径较小的丝网除沫器,直径一般在300mm~600mm 的范围内。

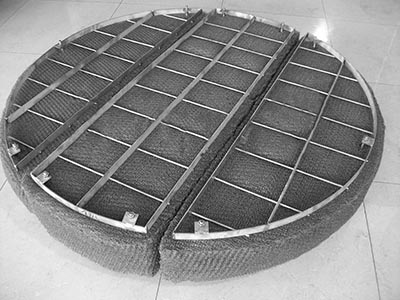

条形结构是目前普遍使用的一种结构,它是用丝网一层一层地平铺,铺至规定的层数,在网层上下各放一块格栅,将网层压至除沫器所需的高度尺寸,用定距杆和扎丝使其固定成为整块。条形网块的形状和大小,依据除沫器的直径而定。条型结构除沫器的适用直径范围较宽,一般在300mm~5200mm 的范围内。
